Die GPS - Tacho - Uhr im Saporoshez
Stand: 17.05.2023




Hallo zusammen,

wie viele Oldtimerfahrer auch schalte ich nach dem Abstellen meines Saporoshez 968 in der Garage die Batterie ab. Das Entladen der Batterie über Tage und Wochen wird damit vermieden bzw. stark verzögert. Die Folge ist jedoch, dass normale elektrische Uhren im Auto in dieser Zeit stehen bleiben.

Eine der möglichen Lösungen für dieses Problem ist eine Uhr, die sich automatisch nach den GPS Satelliten einstellt. GPS Satelliten senden allerdings die UTC-Zeit. Für eine Uhr in Mitteleuropa muss zu dieser UTC Zeit bei Winterzeit 1 Stunde, bei Sommerzeit 2 Stunden dazu addiert werden.

Mit Hilfe von GPS Satelliten kann man nicht nur die UTC-Zeit, sondern auch die relative Geschwindigkeit ermitteln, in meinem Fall in Kilometer pro Stunde. Es bietet sich somit an, mit den vorhandenen Bauteilen direkt eine kombinierte Uhr mit Tacho zu bauen.

In der Praxis zeigt sich, dass nach etwa 20 Sekunden nach Verlassen der Tiefgarage eine Uhrzeit angezeigt wird, bis zur ersten Anzeige eines KMH-Signals vergehen etwa 3 Minuten.

Die Berechnungen übernimmt ein Arduino Nano, das GPS-Signal wird von einem GPS6MV2 Modul empfangen und die Ziffern werden von einer schön rot leuchtenden 7Segment LED-Anzeige mit Max7219 Ansteuerung angezeigt. Der Arduino wird von einem Spannungswandler Modul LM2596 zuverlässig mit 5 Volt versorgt. D
iese 4 Bauteile kann man bei einem Onlinehändler in Deutschland für etwa Euro 20,00 bestellen.

Im Saporoshez wird der Arduino Nano zusammen mit dem LM2596 Modul im Armaturenbrett bzw. hinter der Regelung für die elektrische Choke-Betätigung versteckt. Das kleine Modul mit der GPS-Antenne findet noch Platz im Inneren des Drehzahlmessers, nun führen statt 4 Litzen insgesamt 8 Litzen aus dem Drehzahlmesser in das Armaturenbrett.
Die 7Segment LED-Anzeige wird, unter einem schwarz lackierten Alu-Winkel geklebt, in den Spalt zwischen Instrumententräger und Armaturenbrett geklemmt.

Der über das GPS empfangene Wert kmh wird mit der Verbindungsart i2c über zwei Kabel an den Tachorechner gesendet. Im Tunnel schaltet sich der GPS Tacho nach 2 Sekunden aus.







Hier ist der Link
zum Arduino-Sketch
.ino - Datei

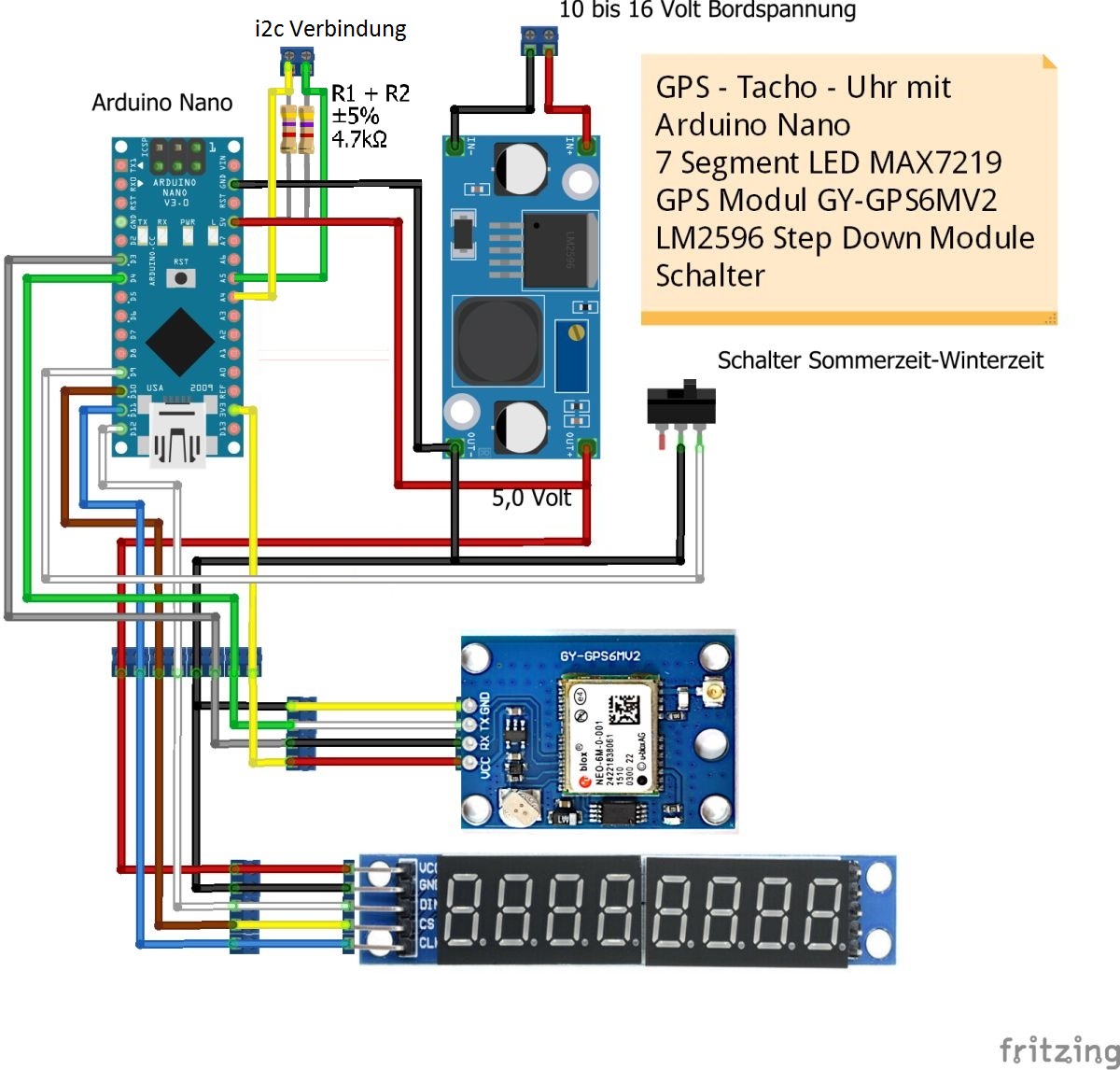

Bitte zum Vergrößern auf die Bilder klicken
Dieses Bild wurde im Stand aufgenommen. Bei unter 10 KMH bleibt die Tachoanzeige dunkel. Siehe auch die Programmzeile
if ( kmhgpsr > 9 ) { kmhgps = kmhgpsr ; }
